二次要素で混在している場合
単純に二次要素にコンバートして実施してみました。
この手順では手間だったので、要素作成の段階で単一の要素種類にしておくのがよいです。
以下覚書です。
モデル
前出のモデルを二次要素にします。
結果

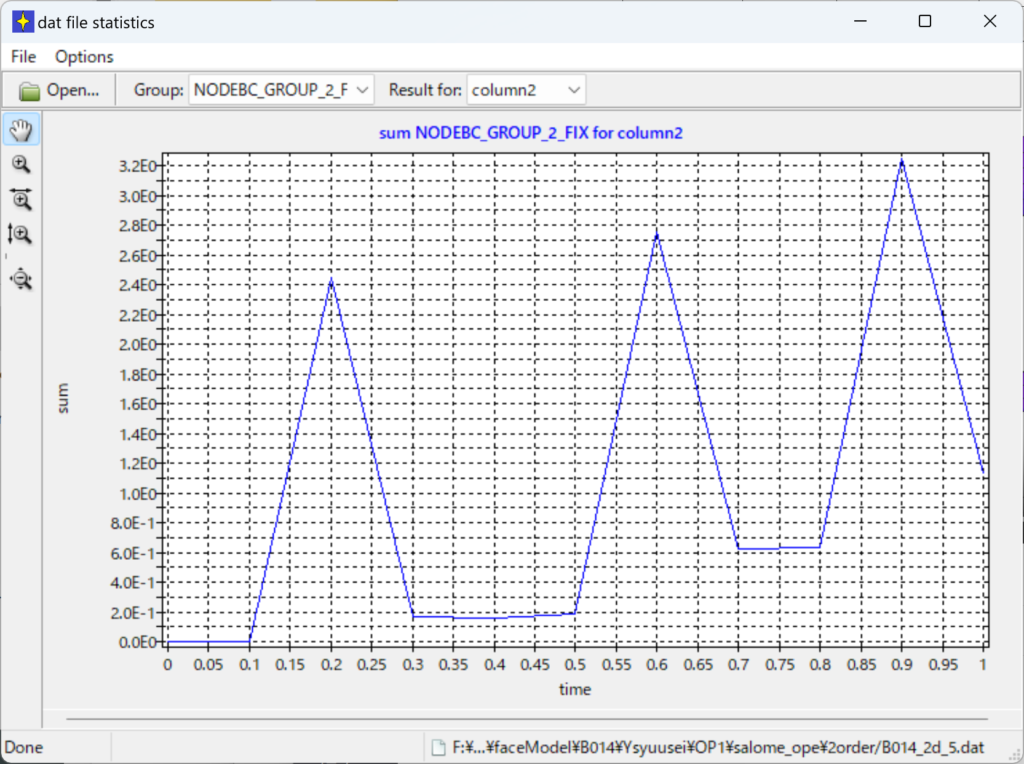

変更作業

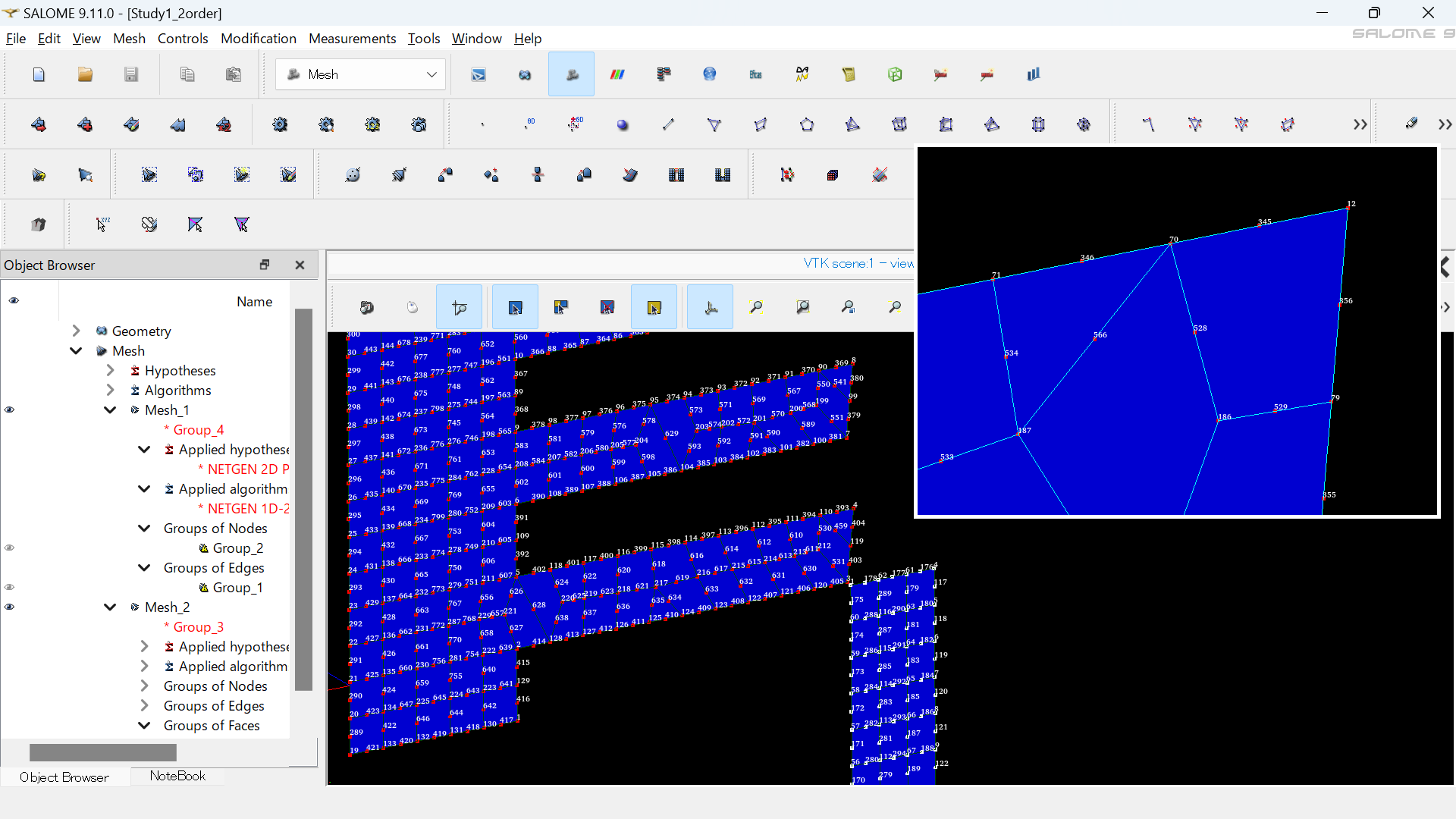

salomeで二次要素に変換します。
unvファイルに出力します。
変換時の注意として面の法線方向に注意します。
場合によっては、裏返しますが、四角形要素と三角形要素を別で返す必要があります。
適切でないとヤコビアンのエラーになります。要素番号で確認します。
*ERROR in e_c3d: nonpositive jacobian determinant in element 1356
inpファイルに変換します。
変換には、T911のページを使いますが、平面二次要素は接触設定部分を出力できていませんので、
前出の一次要素で取得した接触部分をそのまま使います。
名称や宣言名は対応するように修正します。
サンプルファイル:B014_2d_5_2nd.inp、B014_Mesh_1_r_2nd.inp、B014_Mesh_2_r2_2nd.inp
